Sabtu, 06 Oktober 2012

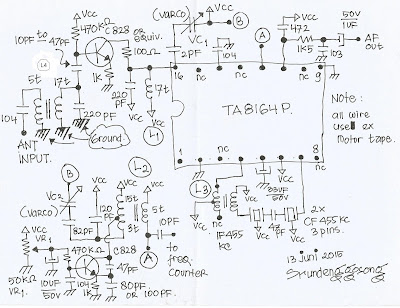

AM RECEIVER 80 METER BAND USING TOSHIBA TA8164P

TA8164P mempunyai jumlah pins dan letak yang sama dengan TA2003 bahkan keduanya produksi dari Toshiba. yang membedakan hanya add on Spoel IF 455kc sebagai Mixer. Untuk performance tentu lebih bagus TA8164P.




L1:  17T Cparalel 220pf  (resonan di frek. 4Mhz)

L2: Primer 15T tap 3T Total 18T Cparalel 120pf   Sekunder : 5T (resonan di frek. 3,545Mhz)

L3: Spoel IF455kc.

L4: Primer: 5T  Sekunder 17T Cparalel 220pf.

Atur VR1 50kohm pada lokal oscilator (VFO) untuk mendapatkan daya output sekecil mungkin.hanya untuk mendapatkan noise floor saja. jika out put terlalu besar,radio akan self osilasi.

VFO diset dibawah freq. kerja.
CONTOH: jika freq. kerja 4Mhz, maka 4Mhz-455Kc: 3,545Mhz maka vfo bekerja di 3,545Mhz.

Jika ingin out put VFO dihubungkan ke freq. counter, pada C:10pf dikuatkan lagi dengan 1 buah transistor baru masuk ke FREQ. COUNTER.

Untuk AF Amplifier menggunakan LM386 yang murah dan pada bagian OutPut dihubungkan dengan OT191/OT240 atau persamaannya.

Untuk mengurangi QRM dibuatkan sistem ground dengan pertanahan yang dalam.









video
PERHATIAN:
1. Jika pembaca sudah mencoba dan gagal, saya INGATKAN bahwa mainan radio TIDAK untuk segala UMUR.
2.Metal case (kaleng) yang terdapat di MF pada lilitan L3 dihubungkan ke tegangan POSITIF, metal case L1 dihubungkan ke tegangan POSITIF,metal case L2 dihubungkan ke POSITIF dan metal case  L4 dihubungkan ke GROUND..
Semoga bermanfaat
(SRUNDENGGOSONG bin MODJO)
